Allwellenempfänger S-20R „Sky Champion“; hergestellt von The Hallicrafters Co., Chicago, IL.

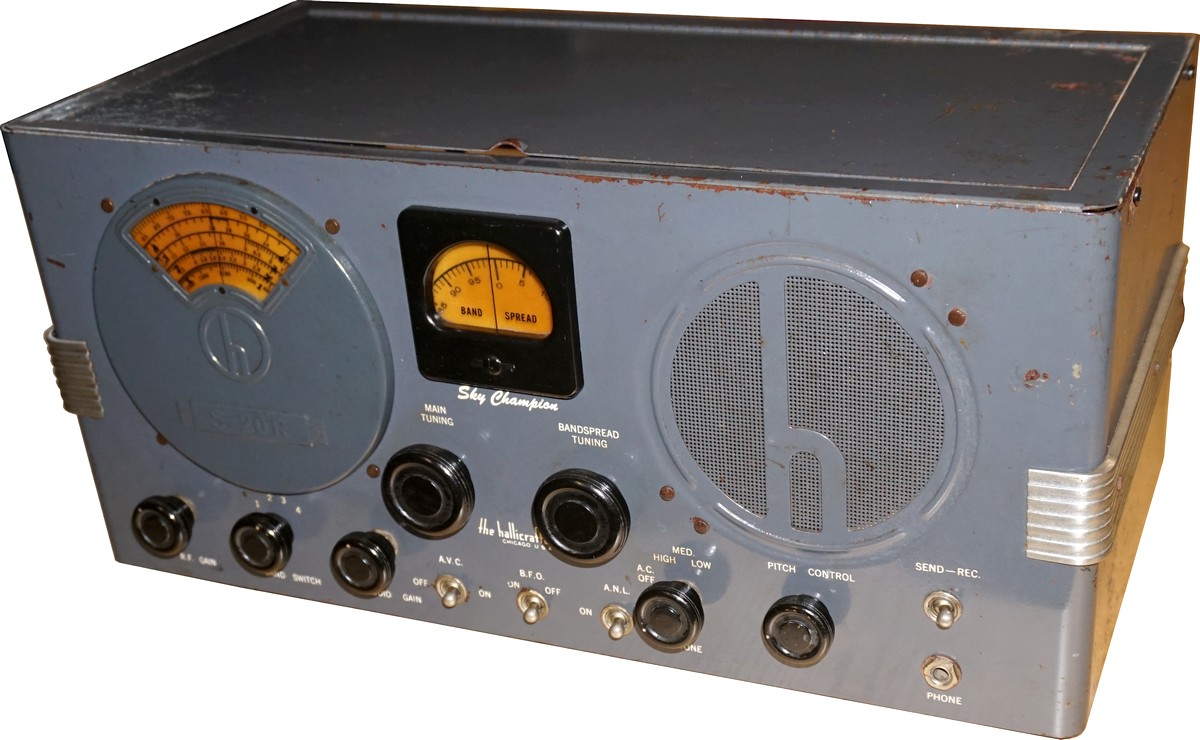

Den Allwellenempfänger S-20 Sky Champion brachte Hallicrafters im Jahre 1938/39 heraus, die Ur-Version verfügt über die typische Metallscheiben-Skala der frühen Hallicrafters - Empfänger, die vor der Frontplatte montiert ist.

Nach Unterlagen war in der Armee die Nachfolgeversion S-20R im Einsatz, bei der die Frequenzskala transparent hintergrundbeleuchtet hinter einem Skalenausschnitt in der Frontplatte rotiert. Sie trug die E-Nummer E-615.

• Prinzip: Einfachsuperhet, ZF 455 kHz
• Betriebsarten: A1 mit BFO, AM (A3)
• Frequenzbereich: MW, 3 x KW (0.54-1.77 / 1.72-5.4 / 5.3-15.7 / 15.2-44 MHz)
• Empfindlichkeit: AM (A3) / Selektivität:

• Netzbetrieb: 100-125 / 220 V (US - Version nur 115 V); eine Spezialversion S-20RU mit Universaltransformator zum Umschalten 115/230 V war gegen Aufpreis erhältlich.
• Optional war ein Vibrapack zur Batteriestromversorgung mit Zerhacker lieferbar.
• Optional externes S-Meter SM-20

• 470 x 215 x 240 mm, 11.5 kg

Der Allwellenempfänger S-20R ist in ein anthrazitgraues Metallgehäuse eingebaut, mit 47 x 21.5 x 24 cm und einem Gewicht von 11.5 ist er recht voluminös. Ähnich wie bei den ähnlichen Empfängern von Hallicrafters aus den Vierzigerjahren kann der Deckel des Gehäuses zum Röhrenwechseln aufgeklappt werden.

Auf der Frontplatte findet sich links die Rundskala, hinter einem sektorförmigen Ausschnitt wird die Frequenz an einem vertikalen Skalenstrich abgelesen. Rechts davon findet sich das Fenster der Bandspreizskala.
Unter der Bandspreizskala finden sich die beiden Knöpfe für die Hauptabstimmung und die Bandspreizung.

In der unteren Reihe der Bedienelemente findet sich links unten der RF-Gain-Regler für die HF-Verstärkung, unter der Hauptskala der Bandbereichsschalter, der Laustärkeregler „Audio Gain“, rechts davon die Schalter für die AVC, BFO und den in Form einer Doppeldiode ausgeführten Noise Limiter „ANL“. Der Drehschalter für die Tonblende ist mit dem Netzschalter gekoppelt, es folgt der Drehregler für den BFO und der SEND-REC Schalter. Dieser muss zum Normalbetrieb in der Stellung REC. (Empfang) stehen, beim Betrieb mit einem Sender kann der Empfängereingang beim Sendebetrieb an Erde gelegt und die Eingangsstufe geschützt werden.

Der Einfachsuperhet verfügt über eine HF-Vorstufe (6SK7), die 6K8 wirkt als Oszillator und Mischstufe, es folgen zwei ZF-Verstärkerstufen (zwei 6SK7), in einer 6SQ7 erfolgt die Demodulation und die Röhre wirkt auch als NF-Vorstufe, in der Endstufe wirkt eine 6F6. Eine Doppeldiode 6H6 kommt im Noise Limiter und im BFO eine 6J5 zum Einsatz.

V1 (6SK7, HF-Vorstufe); V2 (6K8, Mischstufe, Oszillator); V3 (6SK7, 1. ZF-Stufe); V4 (6SK7, 2. ZF-Stufe); V5 (6SQ7, Detektor, AVC, NV-Vorstufe); V6 (6F6, NF-Endstufe), V7 (6H6, Noise Limiter); V8 (6J5, BFO).
Gl (80, Netzgleichrichter).

Den Allwellenempfänger S-20 Sky Champion brachte Hallicrafters im Jahre 1938/39 heraus, die Ur-Version verfügt über die typische Metallscheiben-Skala der frühen Hallicrafters - Empfänger, die vor der Frontplatte montiert ist. In der frühen Version kommen als Oszillator und Misch/1. ZF-Stufe zwei separate Röhren zum Einsatz.

In der Folgeversion S-20R wurden Oszillator und Mischstufe in einer Röhre zusammengefasst und ein Noise Limiter eingeführt. Die Frequenzskala ist nun transparent hintergrundbeleuchtet und rotiert hinter einem Skalenausschnitt in der Frontplatte.

In der Armee war die 1939/49 erschienene Nachfolgeversion S-20R als E-615 im Einsatz, Details zum Einsatzzweck liegen mir nicht vor.

• E-615 / Hallicrafters S-20R auf der Website von www.radiomuseum.org
