Sprechgarnitur PSG-161-10 zum SE-412; hergestellt von verschiedenen Contractors des U.S.Signal Corps.

Zu den Panzer- resp. Fahrzeugfunkstationen SE-412 wurden entsprechende Sprechgarnituren beschafft. In der Sprechgarnitur PSG-161-10 kam ein Doppelkopfhörer KH-161-10 und ein Kehlkopf- oder Bügelmikrophon zum Einsatz, beide werden am Sprechschalter eingesteckt, der mit zwei Kabeln mit dem Funkgerät verbunden ist.

• Prinzip: Lärmgarnitur mit Kopfhörer KH-161, Kehlkopfmikrophon oder Bügelmikrophon und Sprechschalter

• mm, kg

Die Sprechgarnitur PSG-161 war zum Einsatz mit dem Funkgerät SE-412 beschafft worden.

Die Sprechgarnitur PSG-412 umfasst einen Doppelkopfhörer KH-161, ein Kehlkopfmikrophon Mitma 1.4MV oder 7MV oder ein Bügelmikrophon und einen Sprechschalter.

Die Verbindung mit dem Funkgerät erfolgt mit zwei Kabeln mit runden Amphenolsteckern U-229/U.

Über die vielen Einsatzjahre des Funkgeräts wurde die Sprechgarnitur wiederholt angepasst.

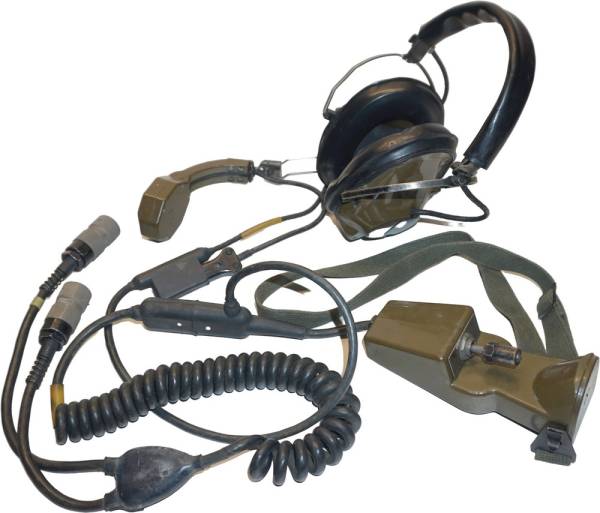

In der ursprünglichen Version wurden der Kopfhörer KH-161 und das Bügelmikrophon am Kabelsatz mit dem Sprechschalter angeschlossen. Über einen Spezialkonnektor, der die schnelle Abtrennung im Falle einer Evakuierung der Panzerbesatzung erlaubte, ist die Sprechgarnitur mit zwei Kabeln mit dem Funkgerät verbunden, das gelb markierte Kabel wird beim Audio-Konnektor INT angeschlossen.

In einer späteren Version des H-161 wurde der Sprechschalter durch ein kompakteres Modell mit Bezeichnung INT und RAD zur Besprechung der Bord-Gegegnsprechanlage und des Funkgeräts ersetzt.

Ab den Achzigerjahren wurde die Garnitur auf den Sprechschalter ST-161-10 mit einem Wipp-Schalter für Intercom- und Funkbetrieb und einem Kehlkopfmikrophon Mitma umgerüstet. Die zunächst eingesetzten Mikrophone Mitma 1.4MV (schwarz) ergaben einen zu niedrigen Signalpegel und wurden auf das Mikrophon Mitma 7MV (grün) umgerüstet.

Die Sprechgarnitur PSG-161 kam verbreitet mit dem Funkgerät SE-412 zum Einsatz.

• Ersatzteilkatalog SE-412 mit Abbildungen
