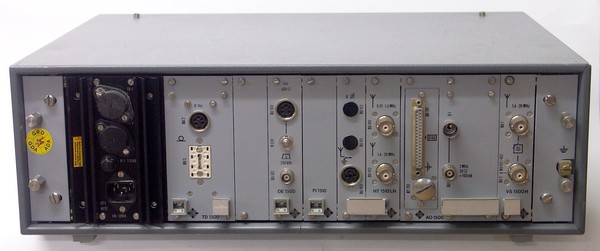

Zum Allwellenempfänger E1500 / E1501 von Telefunken wurden verschiedene Zusatzmodule entwickelt, die angebotenen Geräte unterscheiden sich je nach verbauten Moduln in ihrer Ausstattung, so dass sich vor dem Kauf ein Blick auf die Rückseite lohnt:
Grundgerät:HT 1510 LH: HF - Teilmit optionalem Breitbandausgang 10,7 MHz und 525 kHz AO 1500: Synthesizer mit einer 5,4 V Quecksilber - Batterie zum Speichererhalt der letzten Arbeitsfrequenz - Vorsicht: entfernen, da Auslaufgefahr; Es ist ein Master - Slavebetrieb möglich, indem ein E1501 von einem zweiten E1501 ferngesteuert wird, hierzu sind die 32-poligen Buchsen zu verbinden, beim steuernden Gerät (Master) müssen die Anschlüsse 13 und 15 verbunden werden, beim kommandierten Gerät darf die Betätigung der Abstimmung keine Auswirkung auf die Frequenzanzeige mehr haben. Schaltbarer Eingang für externes 2 MHz-Frequenznormal, Vorsicht: falls umgeschaltet und kein externes Frequenznormal vorhanden, ist der Empfänger nicht abstimmbar! FI 1510: ZF-Filterbaugruppe DE 1500: Demodulator mit Pegeleinsteller für 600 Ohm - NF-Ausgang BF 1501: Bedienfeld NS 1500: Netzstromversorgung BS 1500: Batteriestromversorgung, alternativ ZusatzmoduleVS 1500H: Automatische Vorselektion, der Ausgang wird mit dem Antenneneingang 1,6 - 30 MHz verbunden;automatische Umschaltung zwischen den Teilbereichen 1,6 / 2,3 / 3,3 / 5,2 / 7,3 / 12,3 / 17,3 / 22,3 / 30 MHz. Die untere Buchse ist mittels Kabel mit der 1,6-30 MHz Antennenbuchse des HT 1510 zu verbinden. AD 1500: Antennendiversity Verweilzeit 15 ms auf Antenne mit ungenüg. Signalpegel, Umschaltzeit < 50 usec. Anschluss der Antennen an die obere und untere Buchse. Weiterleitung von der mittleren Buchse an den jeweiligen Antenneneingang von HT 1510LH Es kann nur entweder der Antennendiversityzusatz AD1500 oder die Vorselektion VS 1500H eingesetzt werden! zweiter DE 1500: ISB - Demodulator (für Betrieb A3B (ISB-Telephonie) und A7B (ISB-Telegraphie)); Baugruppe muss zum ISB-Empfang zweimal im Gerät vorhanden sein TD 1510: Telegrafie - Demodulator (für Betrieb F1 (Fernschreiben, 2 Freq.-Umtastung), F4 (Faksimile, 4 Freq.-Umtastung) und F6A (4 Frequenz - Umtastung Kanal A)), an der LED-Zeile kann Trägermitte und Frequenzablage des Signals ermittelt werden, die Sichtanzeige ist nur in Betrieb, wenn TD 1510 eingebaut ist. Filteroptionen (alle ZF 200 kHz) FZ 230: 0,1 kHz FZ 231: 0,15 kHz FZ 241: 0,3 kHz FZ 250: 0,6 kHz FZ 260: 1,5 kHz FZ 261: 1,0 kHz FZ 271: 3,0 kHz FZ 281: 6,0 kHz FE 223: + 3,0 kHz USB FE 213: - 3,0 kHz LSB © Martin Bösch 13.9.2008 |
