Als A - Station der Fliegertruppen resp. Grosse Kurzwellen - Bodenstation A wurde die fahrbare 1,2 kW - Kurzwellenstation 1936/7 beschafft, nach der neuen Nomenklatur erhielt sie später obwohl bereits veraltet die Bezeichnung SE-304.

Kurzwellen Flugfunkstation mit Sender & Empfänger,

Sender S344F (Telefunken): (2,5) 3 - 6 (7,5) MHz
Empfänger Telefunken: Geradeaus - Empfänger

CW (A1), Telegraphie tönend (A2), Telephonie (A3)

pout A1 1200 W Oberstrich / 350 W Mittelstrich

Empfindlichkeit

Selektivität


Zweiachsanhänger als Stationswagen, Einachsanhänger mit Drehstrom - Generator (380 V, 50 Hz, 9 kVA) zum Betrieb mit Benzinmotor 20 PS

Als Kurzwellen - Bodenfunkstation wurden von der von Telefunken Berlin 1932/1933 entwickelten 1,2 kW-Kurzwellenfunkstation 1935/36 vier Stück beschafft und den Fliegertruppen als Grosse Kurzwellenstation A, sogenannte „A Station“, übergeben.

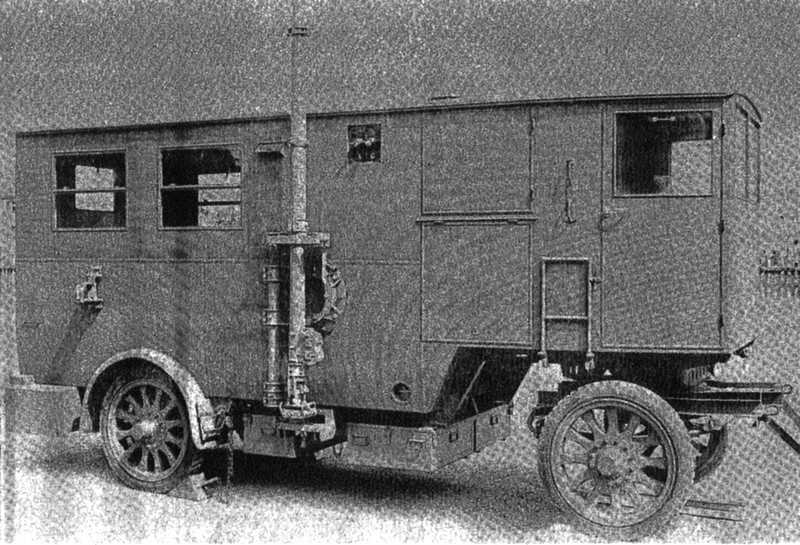

Die Station ist in einem zweiachsigen Anhänger (4310 kg) mit einer seitlich angebrachten 14 m Teleskopantenne untergebracht.

Der dreistufige Sender S 344F ist in zwei Teilbereichen von 3 - 6 MHz mittels Variometern durchstimmbar, die Antennenabstimmung erfolgt ebenfalls mittels Variometern.
Zwei Betriebsfrequenzen können voreingestellt werden.
Im Sender arbeiten sechs Röhren MF6 in den Kleinsignalstufen, zwei Stück RS 291 im Steuer- und Mittelkreis und zwei gittermodulierte RS 284 in der Gegentakt - Leistungsstufe.
Sender SE-304 / A-Station
Die Station erreicht eine Ausgangleistung von 1200 W in Telegraphie tonlos (A1) und 350 Watt in Telegraphie tönend und Telephonie.

Als Empfänger kommt ein Zweikreis - Geradeausempfänger von Telefunken zum Einsatz, der mit 4V Heizakkus und 180 V Anodenbatterien betrieben wird, zum Einsatz. der Empfänger ist mit drei RES 094 und fünf RE 084 K bestückt, die genaue Typenbezeichnung ist mir nicht bekannt.

Die Stromversorgung erfolgt durch einen im Aggregatwagen (1950 kg) untergebrachten Viertakt - Benzinmotor mit einem 9 kVA Drehstromgenerator.

Die A-Station / SE-304 wurde nach Verlegung des Flugfunks ins VHF-Band 1947 ausser Dienst gestellt, der Kriegsreserve zugeteilt und 1963 liquidiert, die Bezeichnung SE-304 erhielt sie erst nach Ausserdienststellung.

weitere Lektüre:
d: Dokumentation Funkstationen der Armee
d: Das Fernmeldematerial der Schweizerischen Armee seit 1975, R.J.Ritter, Folge 1
d: SE-304 / A-Station auf der website www.hamfu.ch der IgUem
