Funkstation SE-402 / SM 46 /
Schwere motorisierte Funkstation 46
U.S. Signal Corps SCR-499/A
|
|
Funkstation SE-402 / SM 46 /
|
|
|
überarbeitet am 7.1.2017 |
In der Nachkriegszeit wurden zum Ausbau des militärischen Kurzwellenfunknetzes
mehr Geräte benötigt, als die einheimische Industrie zu liefern imstande war.
Aus amerikanischen Surplus - Beständen wurden 60 Stk. Kurzwellenstationen
SCR-499/A basierend auf einem für den Amateurfunkmarkt entwickelten Hallicrafters
HT-4 Sender, Abstimmgerät AT-3 kombiniert mit Signal Corps BC-342 und
BC-312 Empfängern angekauft.

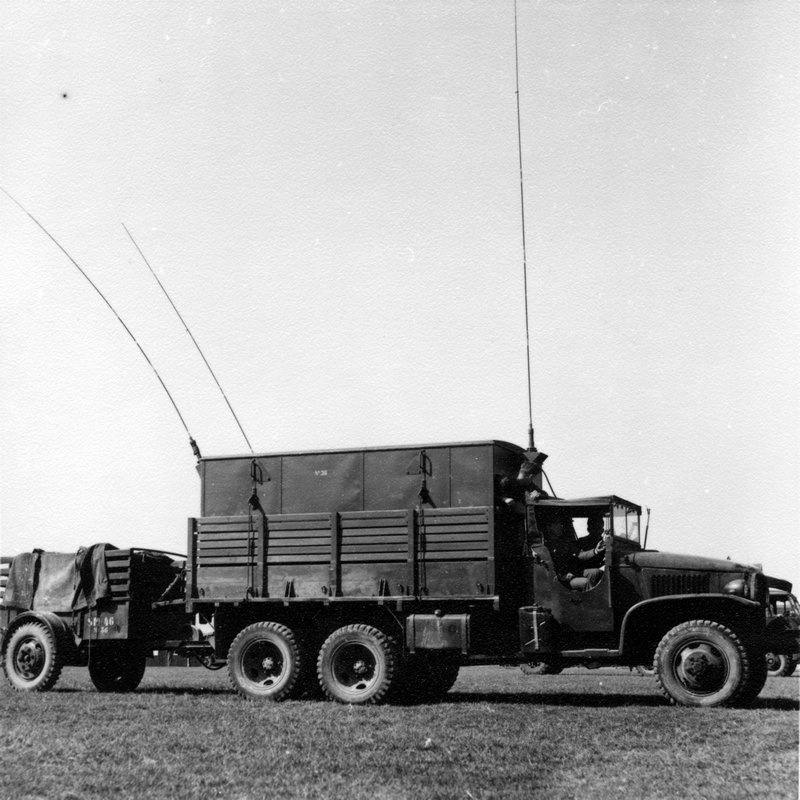

Die ganze 400W AM/ CW Funkstation ist in einem Shelter, einem Aufbau auf einem
GMC - Geländelastwagen, ein Anhänger mit dem entsprechenden Aggregat dient der Stromversorgung, wenn einmal "keine Steckdose
in der Nähe" ist. Die Schränke zur Rechten enthalten neben Ersatzteilen die Abstimm- und Antennenkoppel- Spulensätze für den Sender. Zur Linken vorne im Fahrzeug neben dem Sender die Kiste CH-120-A, enthaltend den Empfänger BC-342, den Verstärker BC-614-E, den Lautsprecher LS-3, Taste und den Schaltkasten JB-70-A. Zur Linken davon resp. im hinteren Teil des Fahrzeugs in der Kiste CH-121-A der Empfänger BC-312, ebenfalls ein Lautsprecher LS-3 und eine Morsetaste J-37. Mit dieser vom einem 12V-Akkusatz CH-109-A separat zu betreibenden Empfangsstation kann die ganze Funkstation von einem entfernteren Standort aus ferngesteuert betrieben werden. Nicht zu vergessen sind die drei Antennen auf dem Dach, bei der vorderen handelt es sich um die aus fünf Segmenten bestehende Sendeantenne, bei den beiden hinteren um die Empfangsantennen.
|
||||
Reglement 58.117d
