In den ab 1948 beschafften DH-100 Mk6 "Vampire" beschafft und der weiterentwickelten DH-112 Mk1 / Mk 4 "Venom" kam als Bordfunkgerät das quarzgesteuerte VHF-Funkgerät STR. 9X der britischen Standard Telehpone and Cables (STC) zum Einsatz.
Da zum Zeitpunkt der Einführung der Bordfunkgeräte noch keine Zehnkanal - VHF - Flugfunk - Bodenstation verfügbar war, wurde aus Reservegeräten mit einem in der Schweiz gefertigten Netzspeisegerät die transportable Bodenstation SE-015/t hergestellt.

Sendeempfänger,

115 - 145 MHz, 10 bequarzbare Kanäle

pout 4 (nominal 5) W

Empfänger Superhet, ZF 9,72 MHz

Selektivität -6/-60 dB
40 / 140 kHz

Netzspeisegerät 220 V und Akkus
STR.9-X Manual

In den Kampfflugzeugen de Havilland "Vampire" und "Venom" kam die VHF-Bordstation STR.9-X der englischen Standard Telephones & Cables Ltd. zum Einsatz, es erhielt die Schweizer Bezeichnung SE-015. Das röhrenbestückte Gerät ist mit einem einfachen Fernbediengerät mit Kanalschalter zur Wahl von einem von 10 bequarzten und vorabgestimmten Betriebskanälen ausgerüstet. Zum Zeitpunkt der Einführung des Geräts war keine Zehnkanal - VHF - Bodenstations verfügbar, so dass die Bordstation in einem Stahlrohrrahmen mit integriertem Lautsprecher und Speisegerät zu einer improvisierten Feld - Bodenstation umgebaut wurde, diese erhielt die Bezeichnung SE-015/t (für tragbar).

Als Feld - Bodenstation war das S-015/t von 1954 bis zur Liquidierung 1993 im Einsatz.

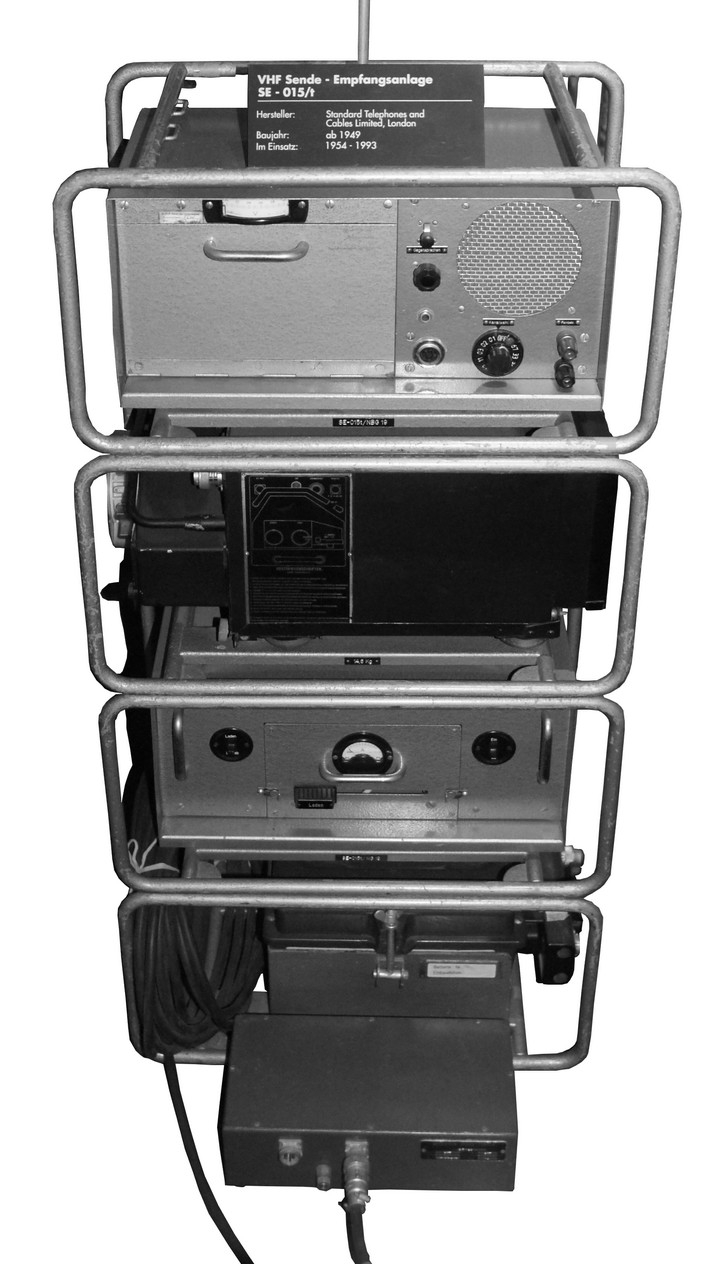

SE-015/t

Über weitere Informationen oder Bildmaterial zum Einsatz der Station wäre ich sehr dankbar.

weitere Lektüre:
d: Informationen aus dem Flieger - Flab - Museum Dübendorf, wo die Station auch ausgestellt ist
e: STR.9-X Aircraft Radio Communication Equipment, Handbook No. 1048
