Nach dem Ende des zweiten Weltkriegs beschaffte die Schweizer Armee 160 Fahrzeuge vom Typ Panzerjäger "Hetzer" / G13, der unter deutscher Herrschaft in den tschechischen Skoda - Werken gefertigt worden war und auch nach dem Zweiten Weltkrieg weiter gebaut wurde. Brown Boveri entwickelte mit dem SEF / SE-202 ein in die vorhandenen Gerätebuchten passendes VHF- Zweikanalfunkgerät, in einer ähnlichen Konfiguration ohne ins Bediengerät integrierte Bordverständigungsanlage kam das Gerät auch in den aus amerikanischem Surplus erworbenem Jeeps zum Einsatz.

Sender SF 21, Empfänger EF 21,

zwei bequarzbare Fixfrequenzen ,
30 - 42 MHz.

FM (F3)

pout F3 30 W

Empfindlichkeit < 1 uV

Selektivität 30 kHz


Versorgung 12 V= (im Jeep mit 6 V Wagenbatterie separate 12 V Funkbatterie mit Generator), ortsfest 115/145/220/250V


Reglement Funkstation SEF Reglement Reglement Funkstation SEF Handbuch

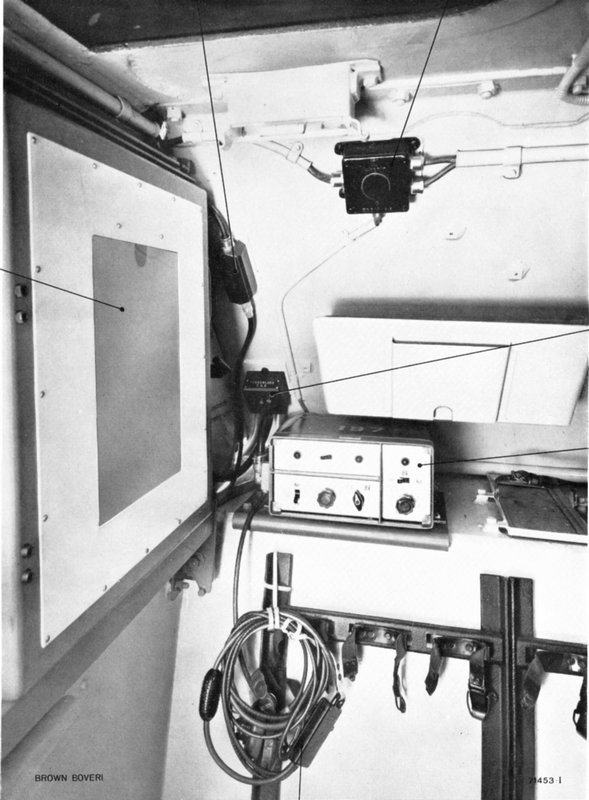

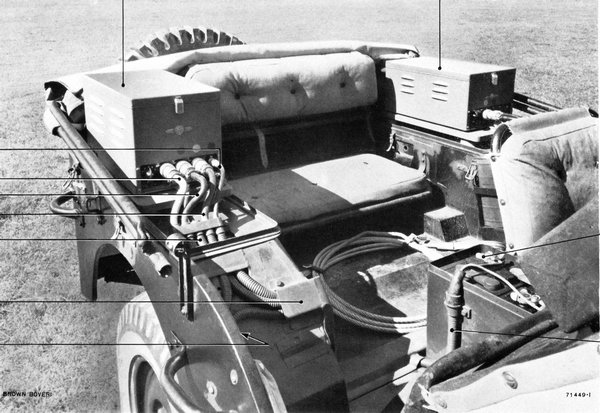

Die Funkstation SE-202 / SEF wurde von Brown Boveri entwickelt und kam in zwei Varianten als Jeepfunkstation und im Panzerjäger G13 / "Hetzer" zum Einsatz.
Später wurde es auch ausgebaut als Bergstation bei den Fliegertruppen ortsfest eingesetzt.

Das Gerät besteht aus zwei Metallkästen jeweils mit dem Sender- und Empfängerteil und einem in der Jeep- und Panzerjäger - Version unterschiedlich ausgeführten Bediengerät, eine Bordverständigungsanlage ist verständlicherweise nur in der Panzerjäger - Variante notwendig.

Zum Betrieb ist das an den Sender angeschlossene Bediengerät notwendig, es können die beiden bequarzten Kanäle angewählt und die Lautstärke geregelt werden, die Steuersignale werden mit einem Multipolkabel vom Sender zum Empfänger weitergegeben.

Das Bediengerät KF32 der Panzerjäger - Version ist mit einer Bordverständigungsanlage (Schalter BV) zur internen Verständigung ausgerüstet, deren Bedienelemente, Hauptschalter, blaue Kontrollampe und Lautstärkeregler sich auf der rechten Seite des Bediengerätes befinden.
Das 310 x 154 x 258 mm grosse und 9,5 kg schwere Bediengerät ist mit einer Röhre 6AC7 und 7Y4 sowie einem Zerhacker NSB/12 für die Verstärkeranlage ausgerüstet.
An das Bediengerät wird ein Mikrotel ZT61 direkt und drei weitere Sprechgarnituren ZT63 über den Verteiler D38 angeschlossen.

SE-202, Bediengerät KF32 SE-202, Bediengerät KF28 SE-202, Bediengerät KF24
Bediengerät KF 32Bediengerät KF 28Bediengerät KF 24

Das Bediengerät der Jeep-Version (198 x 88 x 128 mm, 2 kg) ist wesentlich einfacher aufgebaut und kommt ohne aktive Elemente aus.

Die Stromversorgung erfolgt in der Jeepversion (mit der 6 V Wagenspannung) über einen separaten Alternator und eine "Funkbatterie", unabhängig vom Wagenstromnetz; in der Panzerjägerversion erfolgt die 12 V - Versorgung direkt vom Bordnetz.
In der Version für ortsfesten Betrieb ist ein 220V - Netzteil direkt im Senderkasten integriert und die Speisung des Empfängers erfolgt dann über das Multipol-Versorgungskabel.

  Sender Empfänger Bediengerät
SE-202/m Jeep (BBC: CF 41) SF 21 EF 21 KF 21
SE-202/m Pzj (BBC: CF 63) SF 21 EF 21 KF 32 (mit Bordverstärker)
SE-202 (ortsfest, BBC: CF 62) SO 21 EO 21 KF 29

In den Jahren 1948/49 wurden 165 Geräte der Panzerjägerstation CF63 und 58 Geräte der Jeepstation CF41 beschafft, welche bis 1973 im Einsatz blieben, 15 Gerätesätze wurden von der KTA zu Ausbildungszwecken eingesetzt.

weitere Lektüre:
d: Die Funkstation SE-202 (SEF), Reglement 58.111d
